eQL Tuoteperhe jakeluverkon sähkön laadun seurantaan
Laitteistomme mittaavat ja tallettavat monipuolisten energiatietojen lisäksi useita kymmeniä jännitteen laatusuureita. Mitattavia suureita ovat esimerkiksi epäsymmetriat, kokonaissäröt ja välkynnät.
eQL Tuoteperheeseen kuuluvat eQL Laatuvahti -mittarit ja ohjelmistot. Niiden avulla sähkön laatua voidaan seurata kustannustehokkaasti kaikilla sähkönjakelujärjestelmän tasoilla, aina sähköasemilta loppukäyttäjään. Laitteistot mahdollistavat myös PJ-verkon vikatilanteiden valvomisen ja automaattiset hälytykset verkkoyhtiön valvomoon.
Mittaustietojen luenta tapahtuu automaattisesti eQL Reader -ohjelmistolla, joka käyttää tiedonsiirtoväylänä joko 3G /4G-verkkoa tai WLAN-yhteyttä. Tietojen käsittely tapahtuu eQL Manager -ohjelmistoa tai Netcontrol Oy:n PQNet -sovellusta käyttäen. Kumpikin vaihtoehto tarjoaa monipuolisia mahdollisuuksia datan hyödyntämiseen.
eQL Laatuvahti2
eQL Laatuvahti2 -mittarilla voidaan korvata asiakkaan sähköenergian laskutusmittari. Näin saadaan energiatietojen ohella kattavasti dataa sähköverkkoyhtiön toimittaman jännitteen laadusta. Laatuvahtimittarilla voidaan mitata pätö- ja loistehot molempiin suuntiin sekä näennäisteho.
Kaikki arvot mitataan yksi- ja kolmivaiheisena.
Jännitteen laadun mittaukseen kuuluvat muun muassa jännitetasot, -kuopat, -kohoumat ja -säröt sekä keskeytykset, epäsymmetria ja nollakomponentti. Suureiden 10 min arvojen lisäksi mitataan myös 100 ms hetkellisarvoja. Lisäksi laatuvahtimittarin ominaisuuksiin kuuluu lyhyen välkyntäindeksin (Pst) laskenta.

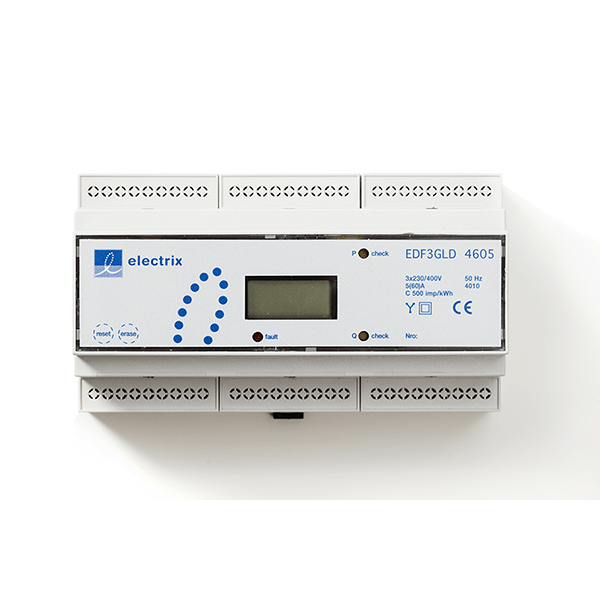

Valmistamme eQL Laatuvahti2 -mittaria kahta eri koteloversiota: M2-mittari-alustaan asennettava EDF3GL-mittari sekä DIN-kiskoon asennettava EDF3GD-mittari. Kumpikin mittariversio on etäluettavissa 3G- ja WLAN-verkon kautta.
eQL Laatuvahti3
eQL Laatuvahti3 on uusin lisäys tuoteperheeseemme. Laitteessa on nopea näytteenotto mittaussignaaleille ja kattavat laskentaominaisuudet eri laatusuureille, joita on aikaisemmin nähty vain varsinaisissa sähkönlaatuanalysaattoreissa. Mittarista saadaan myös 50 Hz perusaallon arvot jännitteille ja virroille sekä kaikille energiasuureille.
Sähkönlaatusuureiden laskenta on toteutettu laitteessa standardin IEC 61000-4-30 määrittelyjen mukaisesti. Mitattavia suureita ovat muun muassa
20 ms jännitteen/virran hetkellisarvot vaiheittain, jännitekuopat ja -kohoumat, RVC-rekisteröinti (Rapid Voltage Change), jännitteen ja virran kokonaissäröt (TDU ja TDI) sekä yliaaltojen laskenta 40. harmoniseen yliaaltoon asti.
Energia- ja sähkönlaatusuureiden lisäksi mittari sisältää luotettavan laskentamenetelmän sähkön jakeluverkon taajuuden vaihtelun nopeaan seurantaan. Ominaisuuden ansiosta energiatuotannon ja kulutuksen tasapainoa kyetään seuraamaan tarkasti. Tarvittaessa voidaan antaa myös hälytyksiä tai ohjauskomentoja esimerkiksi kysyntäjouston ohjaustarpeisiin.

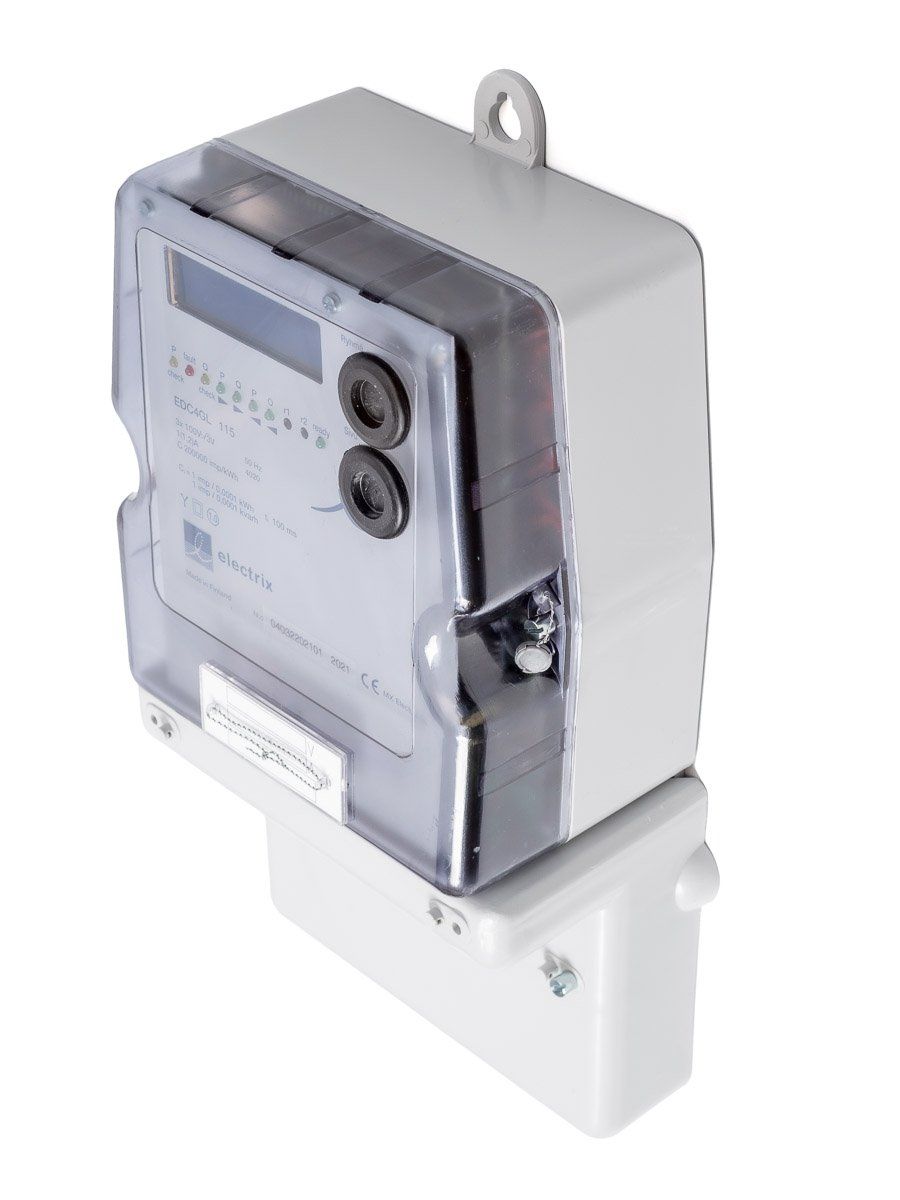

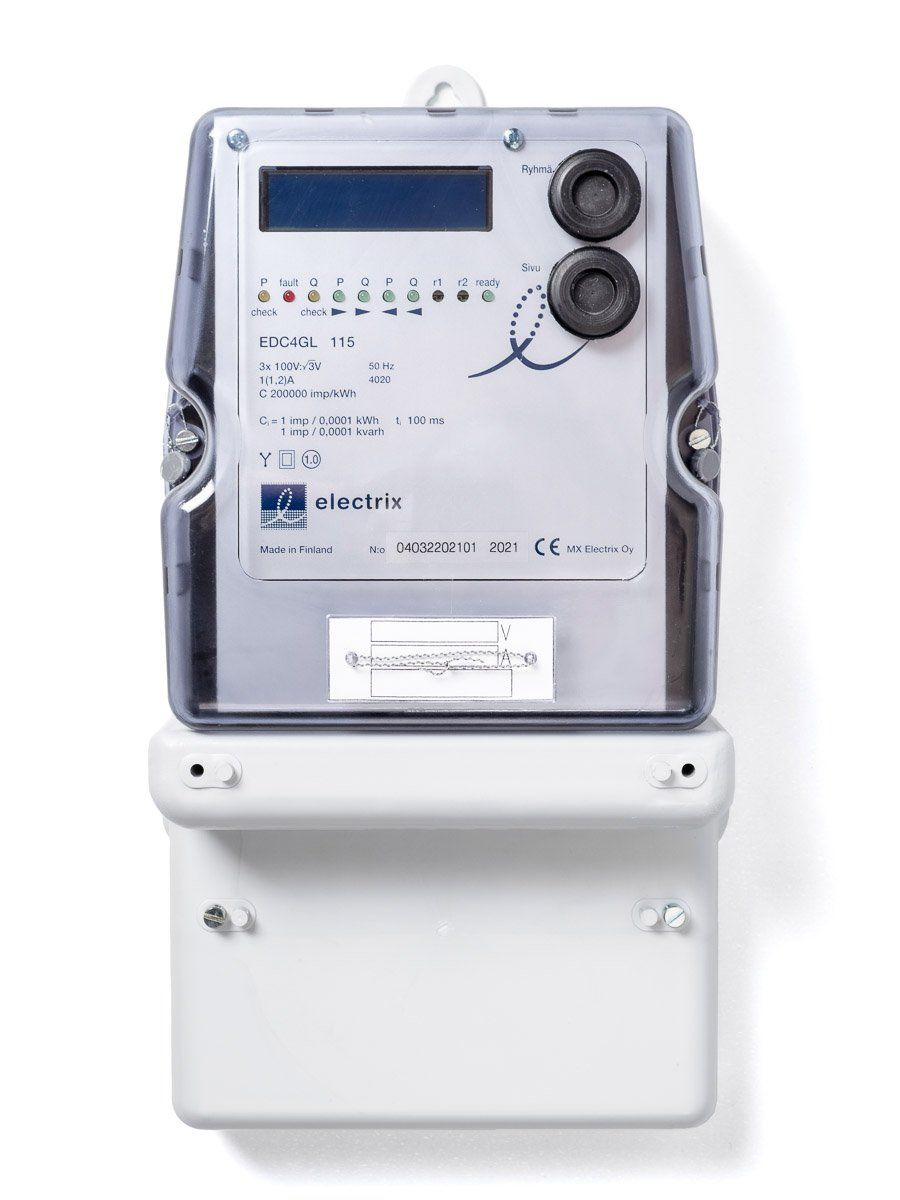

eQL Laatuvahti3 -mittaria on saatavilla kolmena eri versiona:

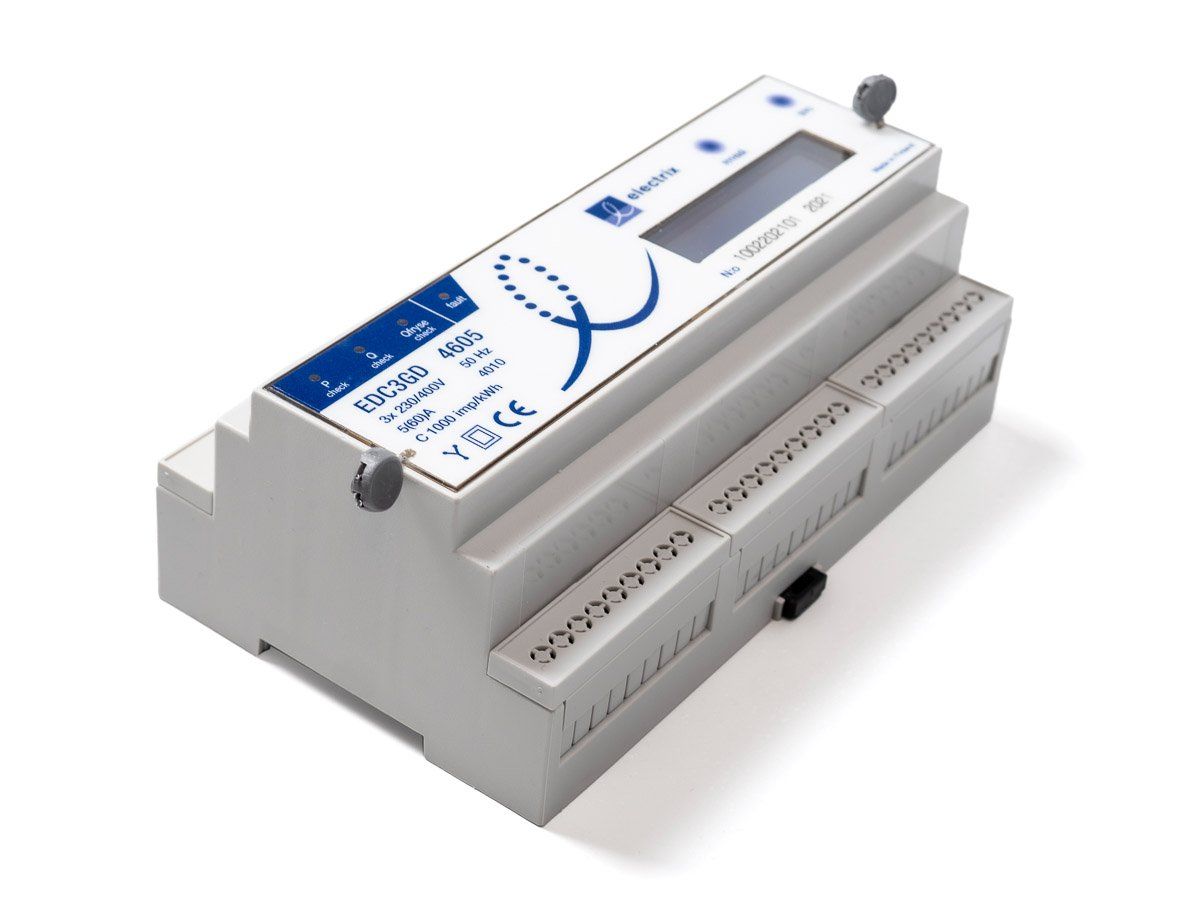

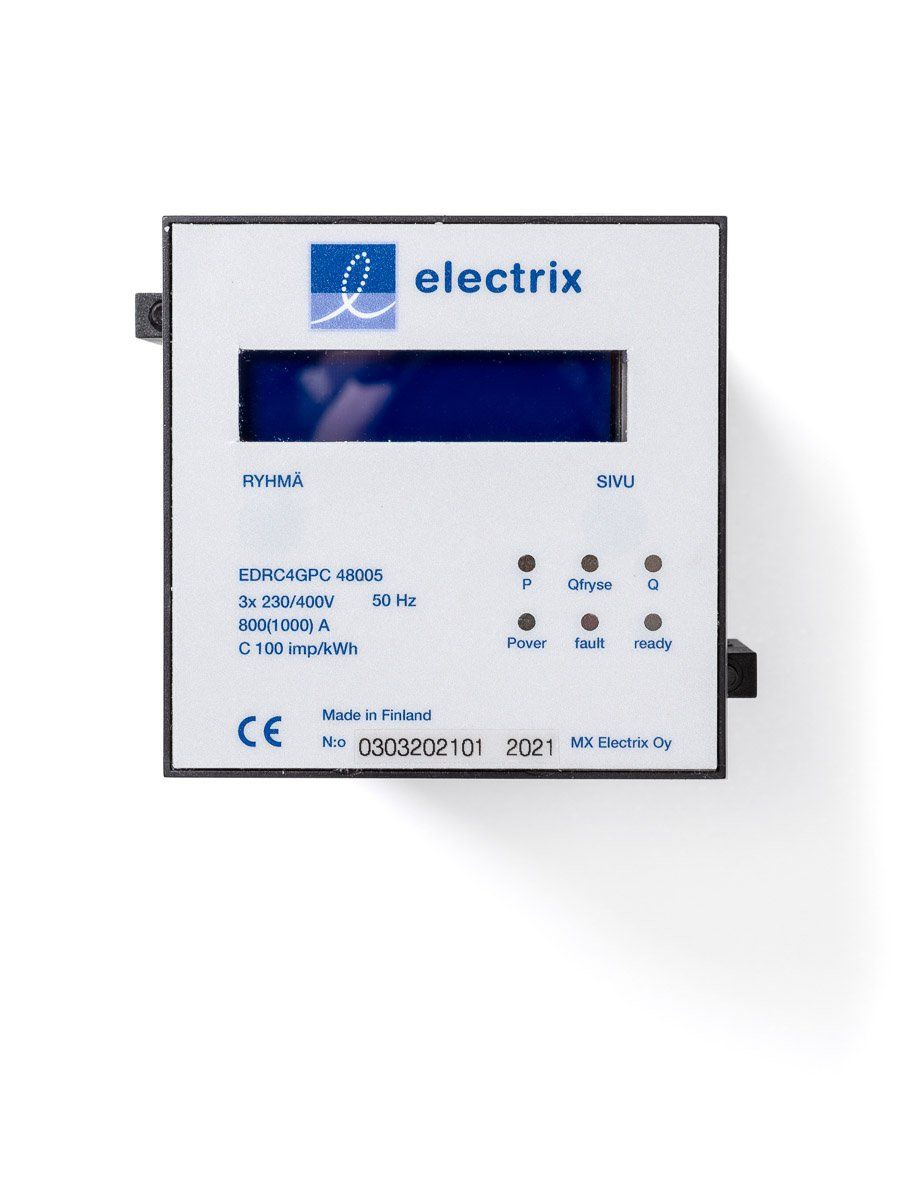

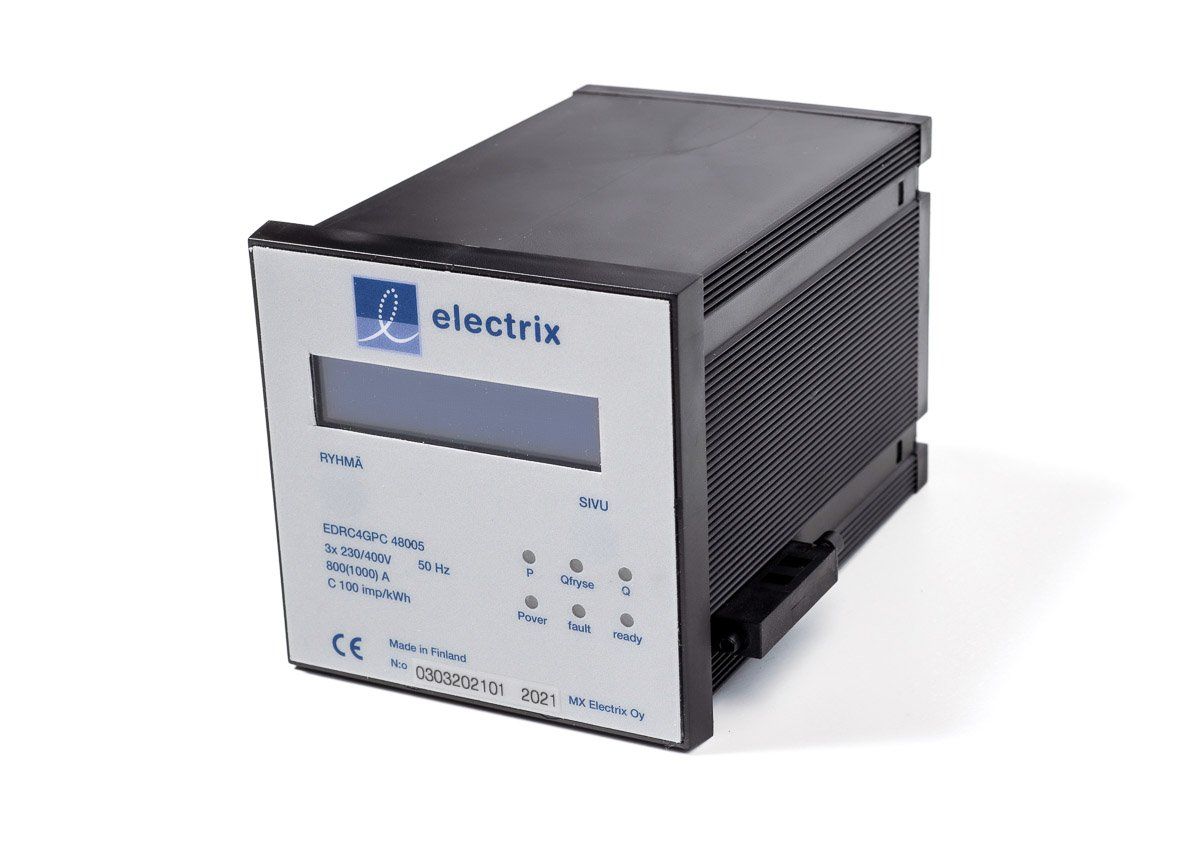

M2-mittarialustaan asennettava EDC4GL -mittari, DIN-kiskoon asennettava EDC4GD -mittari sekä paneelimittari EDC4GP.
EDRC4GPc-malli on varustettu avattavilla virtasensoreilla ja yhdellä lämpötilamittauspaikalla.
Kaikki laitteet ovat etäluettavia 3G/4G- ja WLAN-verkon kautta.
eQL Gateway EDTM3GW
Etäluentamoduulimme muodostaa nopean etäyhteyden Wimo 6CP10 -mittalaitteen ja luentapalvelimen välille 3G-verkon kautta. Tiedot luetaan mittalaitteelta automaattisesti palvelimelle muutaman minuutin välein. Lisäksi moduuli havaitsee rekisteröidyt hälytykset ja siirtää ne välittömästi luentapalvelimelle tai valvomoon IEC 104 -protokollan mukaisesti.
eQL Gateway EDTM3GW -etäluentamoduuli ei tarvitse erillistä jännitesyöttöä. Laite on varustettu riittävällä varakäynnillä, joka mahdollistaa sähkökatkoista hälytyksen lähettämisen valvomoon.
eQL-ohjelmistot

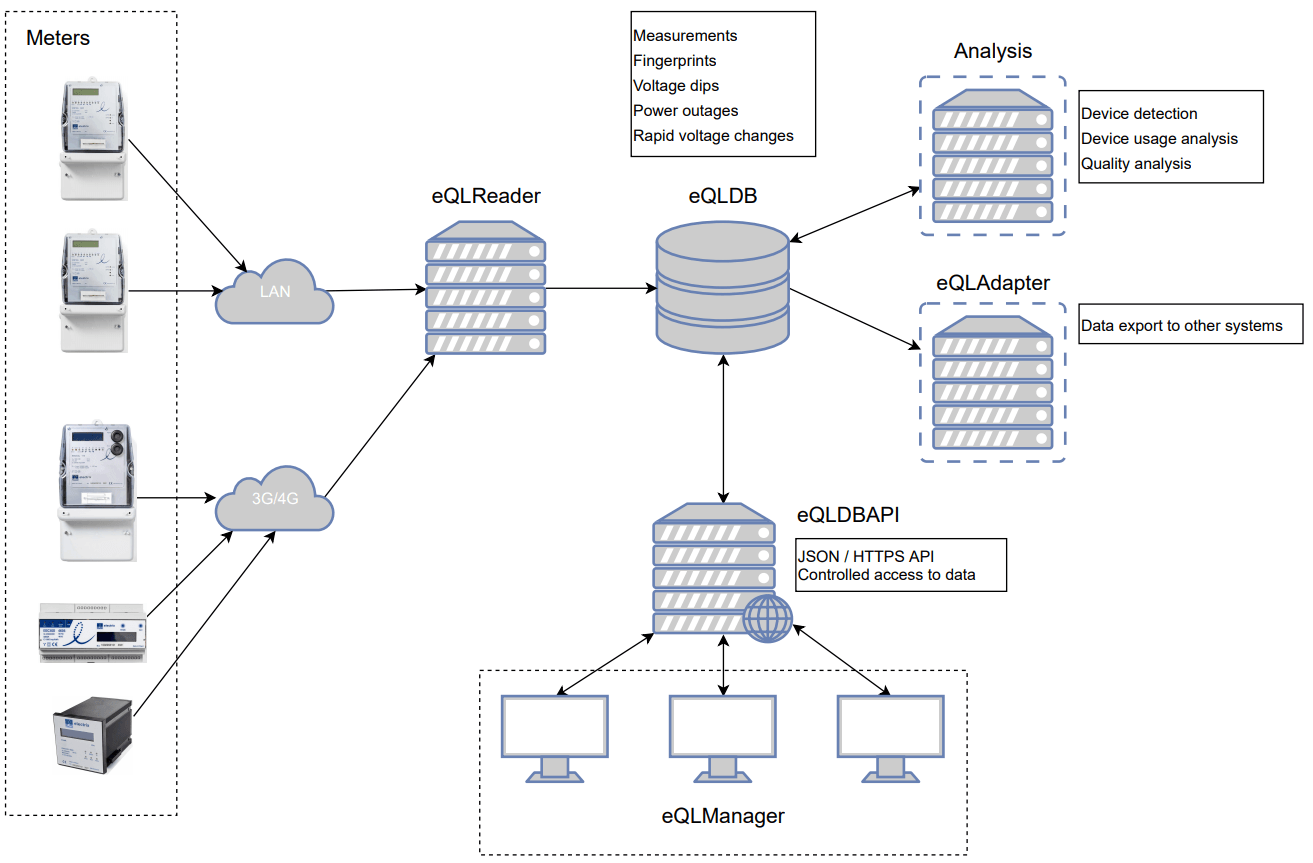

Olemme kehittäneet yhteistyökumppaneidemme kanssa monipuolisia ohjelmistoja sähkön laadun mittaustietojen analysointiin ja raportointiin. Sovellustemme avulla laatumittaustiedoista voidaan muodostaa päivittäin automaattisesti 15/60 min energiasarjat. Tietojen käsittelyssä voidaan käyttää 1/10/15/60 min mittausjaksoja käytettävän mittarimallin mukaan. Mittaustietojen siirto muihin järjestelmiin tapahtuu eQL DBAPI- rajapinnan kautta (JSON / HTPP API)
eQL Reader -ohjelmaa käytetään eQL Laatuvahti2 ja Laatuvahti3 -mittarien luentaan 3G/4G- tai Ethernet-yhteyden kautta. Mittaustietojen siirto palvelimelle tapahtuu automaattisesti 5/15 min välein.
eQL Manager -sovelluksella hallitaan mittauspisteitä sekä tarkastellaan ja raportoidaan mittaustuloksia. Laaturaportoinnin laskenta perustuu EN 50160 -normiin. Jännitekuoppalaskennassa voidaan soveltaa myös Ruotsissa käytettävää EIFS 2013-1 -normin mukaista jännitekuoppa/-kohoumakäsittelyä , jossa kuoppa/kohoumatiedot jaetaan luokkiin A, B ja C.
eQL Analyzing -ohjelmistoa käytetään mittarien NIALM-rekisteröintitietojen käsittelyyn. Sen avulla on mahdollista seurata eri sähkölaitteiden käyttöajankohtia ja energiankulutusta.
eQL Driver -ohjelmisto mahdollistaa eQL Laatuvahti2 -mittarien luennan Aidon Oy:n Gateware-etäluentaohjelmistolla.
eQL Adapder -sovelluksen avulla siirretään mittaustietoja muihin järjestelmiin automaattisesti, kuten esimerkiksi 15/60min aikasarjojen siirto tasehallinta-järjestelmiin sekä valittujen tietojen siirtäminen Wapice Oy:n IoT- Ticket alustaan.
Tekniset tiedot & kytkentäkuvat
Tietopankistamme löydät tarvitsemasi dokumentit helposti, ja voit ladata ne koneellesi.
